安科瑞壁掛式AEV-DC030D直流30kw汽車單槍充電樁
1 產品簡介

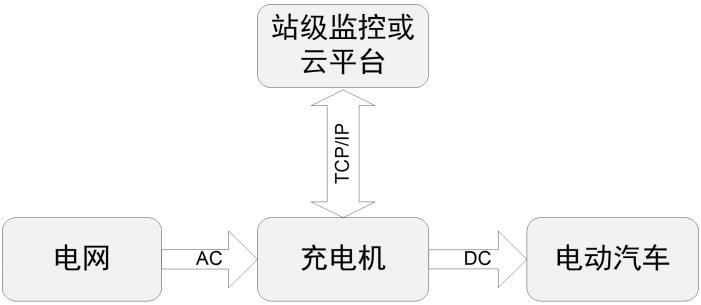

在電動汽車充電系統中，充電機通過和汽車電池管理系統(BMS)通訊，將三相交流輸入電能轉換為 BMS 所需的直流電能，并通過與上*監控管理系統或云平臺通訊，實現智能化充電監控。電動汽車充電系統由電網、安科瑞壁掛式AEV-DC030D直流30kw汽車單槍充電樁、站*監控系統或云平臺、電動汽車等部分組成，如圖所示。
1.1 產品特點
高性能 STM 芯片
擁有高穩定性及運算控制能力，加上強大的系統資源，使本產品更加穩定可靠。
人機交互界面
采用真彩色大觸摸屏，人性化設計，操作簡單方便。
完善的保護功能
具有交流輸入過/欠壓保護、輸出過流保護、輸出過壓保護、過溫保護、蓄電池反接保護及*緣故障保護等保護功能。
高性能價格比
·高可靠的熱設計，低溫升，長壽命;
·造型美觀大方，經久耐用;
·整機采取防雨、防塵設計，防護等* IP54。
智能型 RS232/RS485/CAN/以太網通訊功能
·RS232 數據接口主要實現讀卡器的通訊功能;
·RS485 數據接口負責完成觸摸屏及交直流電表與主控板的通訊功能;
·兩路 CAN 數據接口及兩路 SPI 轉 CAN 數據接口，CAN 數據接口用于 BMS 通訊和充電模塊通訊，SPI 轉 CAN 數據接口用于與 BMS 通訊及后臺預留通訊;
·RS485 數據接口和以太網信號，支持監控軟件，可直接在計算機上監控電網及一體式直流充電機狀況。可使充電機直接成為網上新成員，實現網絡管理，提高系統的可靠性。
無線通信功能
選配 4G 模塊，實現遠程無線通信傳輸，構建無線網絡通信環境。
單槍智能輸出
系統自動根據系統設置及車輛充電需求功率智能輸出。
1.2 型號含義說明

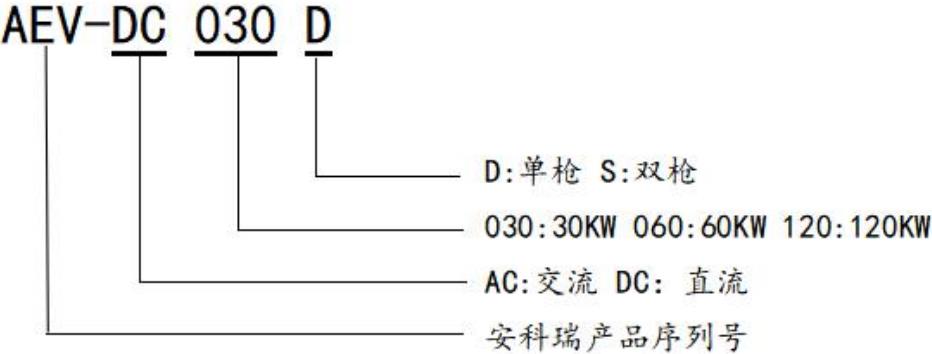

充電機型號命名規則如圖所示。

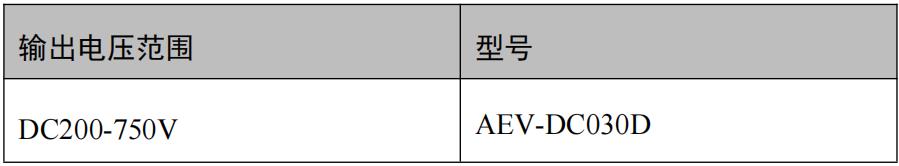

AEV-DC 系列壁掛式充電機包含的機型系列如表所示。
2 外觀及面板
2.1 外觀

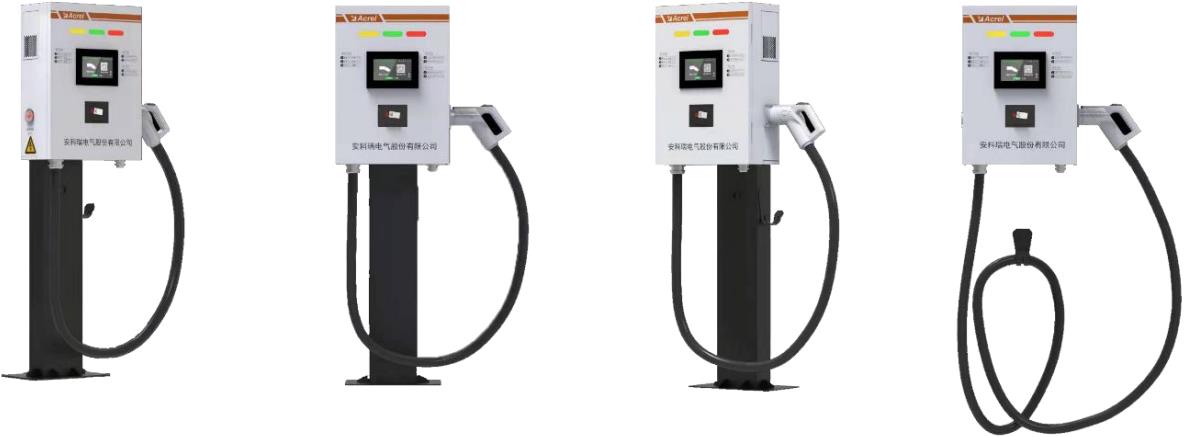

AEV-DC 系列壁掛式充電機的外觀圖如圖所示。
2.2 操作面板

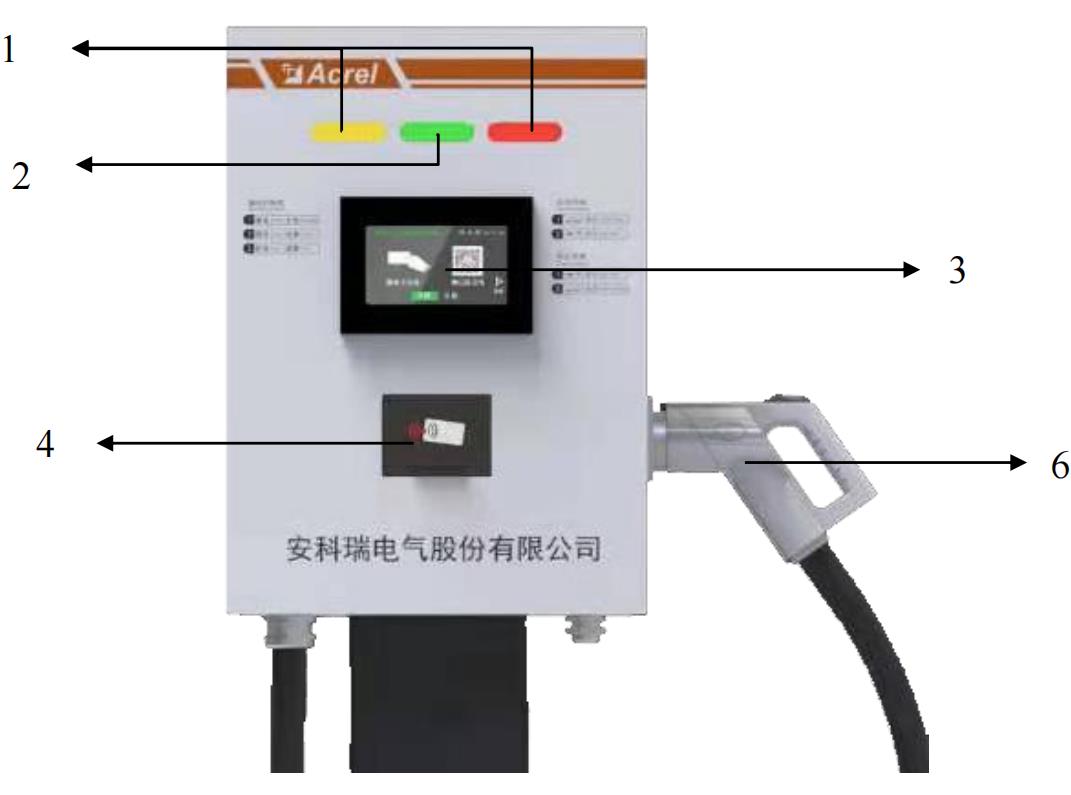

AEV-DC 系列壁掛式充電機的操作界面如圖所示。

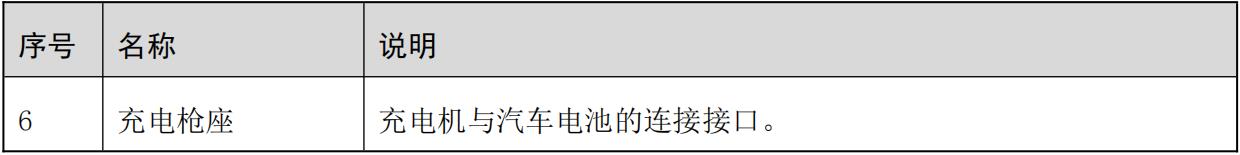

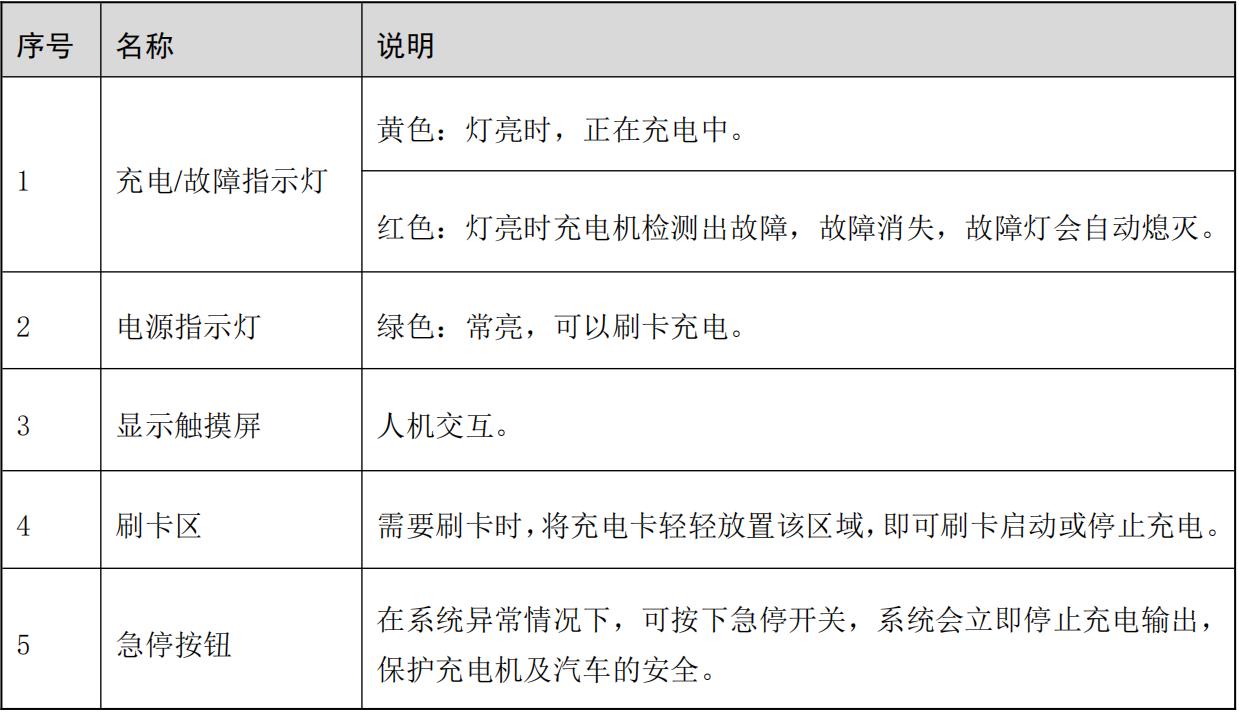

充電機操作面板說明如表所示。
安裝環境
·本充電機為室外型電動汽車充電機，滿足 IP54 防護等*，適合于在干燥及少塵的環境的場
地上安裝;
·墻面保證充電機安裝位置的穩固和安全;
·工作溫度請確保在-20℃*+50℃范圍內，以使充電機工作在較*狀態;
·當充電機安裝在露天環境時，為了更好的提高用戶的體驗度和滿意度，建議在設備上方布置遮雨的*棚，以防雨水直接淋到設備及方便用戶的操作;
·充電機安裝環境應通風良好，遠離水源、熱源和易燃易爆物品。避免將充電機安裝在有陽光直射、粉塵、揮發性氣體、腐蝕性物質和鹽份過高的環境中。
