圖 1 電氣火災發生的原因
04
電氣火災監控系統應用要求
電氣火災監控系統設計應用的技術要求結合上述對醫院電氣火災的特點與原因，在進行電氣火災監控系統設計和應用中，需要滿足以下基本功能與技術要求。
(1)能夠?qū)﹄姎庠O(shè)備運行過程中的漏電電流值、配電箱中的溫度值進行實時監測。如超過設定值及時報警提示，并可以對電氣設備的運行及其線路連接進行控制，從而對電氣設備與線路進行有效保護。
(2)具備相應的記憶、顯示以及打印等功能。電氣火災監控系統在運行中，能夠通過探測監控器對三相電源以及每相電流值以及漏電電流值、配電箱中的溫度值實時監控顯示，并且其系統能夠?qū)╇娤到y(tǒng)各支路運行狀態，以及動態參數、操作內容進行保存，方便查詢打印，必要時通過網絡將報警信息以及部位傳輸?shù)街付ǖ氖謾C(jī)上。
(3)具有良好的可操作性。電氣火災監控系統中的探測控制器應具有易操作的特征，能夠使操作者方便對其控制參數進行設定，并通過控制器的顯示屏方便對供電參數和運行狀態進行了解。此外，其系統中主控制計算機的人機界面交互良好，能夠?yàn)椴僮髡哌M(jìn)行供電系統運行觀察，并通過不同顏色顯示對其工作狀態進行區別，便于掌握和操作應用。
(4)能夠進行整定值調整支持。電氣火災監控系統的設計和應用中，由于其系統內部的探測控制器是采用微處理器控制，不僅具有較好的靈活性、運算速度快、可調節的范圍較廣等特征*勢，而且能夠在較為廣泛的保護范圍內對整定值進行合理選擇與調整，以促進其工作在一個合理區域。
(5)具有電氣設備試驗、預警和斷電操作等功能。電氣火災監控系統在實際應用中，為保證系統正常運行，需要通過系統中的主控制計算機定期進行試驗信號，對其是否存在故障進行判斷，一旦出現故障可報警提示同時可以切斷故障部位，避免對整個電氣防火監控系統的正常運行造成影響。
05
電氣火災監控系統在醫院的應用
剩余電流式電氣火災監控設備的有效應用
對于電氣火災監控系統中的此類型監控設備而言，其主要是通過監測相關電線和電纜在泄漏時所發生的電流變化，實現對其*緣狀態的有效檢測。在此情況下，若是地跌中的相關電氣設備在實際運行時出現電氣故障，其發生故障的位置就一定是電流在穿過電流互感器時進入大地的實際位點?；诖耍瑸榱四軌蚋脤⑦@一類監控探測器的實質性作用充分的發揮出來，相關人員應在合理選擇安裝位置的同時對其進行有效安裝。

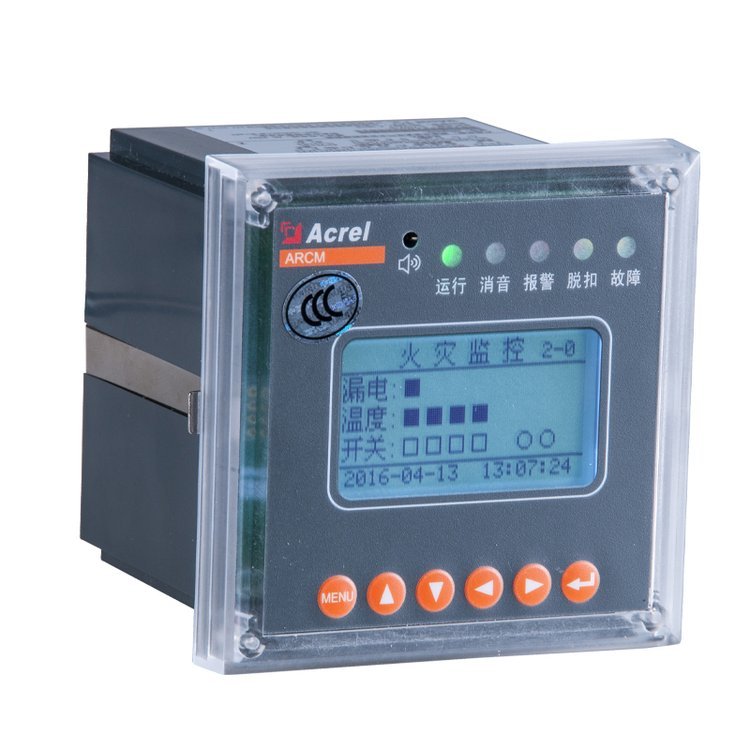

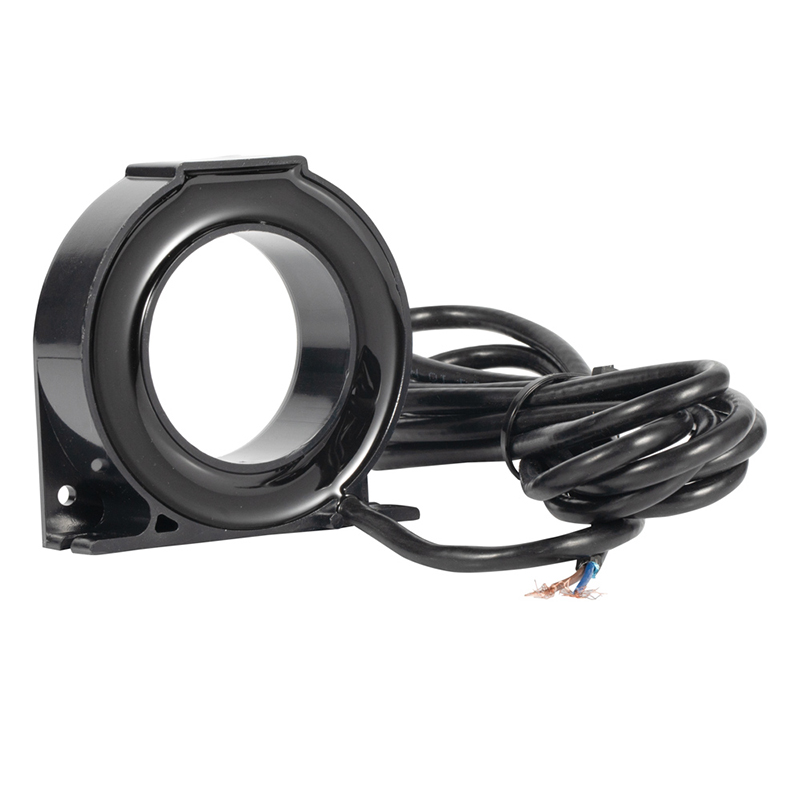

ARCM型剩余電流式電氣火災監控探測器，可對回路中的剩余電流互感器進行有效檢測，探測器支持開口式和閉口式多種安裝方式，可以有效解決現場互感器的安裝問題。

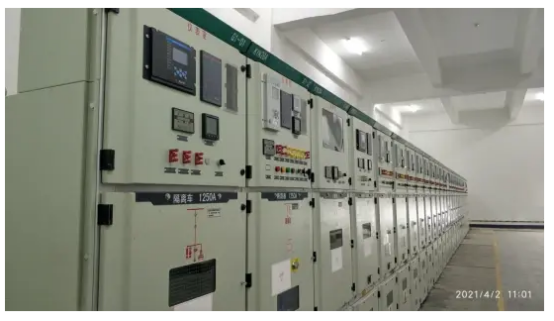

圖1 低壓配電室現場安裝
圖2 強電間現場安裝
測溫式電氣火災監控設備的有效應用
由于電器負荷的過載，會導致線纜的電流過流，并蘇浙電流的不斷提升，地鐵中相關電氣設備的電阻數值正在持續上升，溫度升高，而測溫式監控探測器設備的有效應用便是在此運行原理的基礎上開展相關工作的。對于此類監控探測器設備而言，其主要是以測溫傳感器為依靠進行實際工作，一般會在一些發熱現象比較明顯、發熱概率比較高的位置進行實際安裝。如，電纜接頭和開關觸點等。此外，地鐵的相關部門也會將此類監控探測器設備安裝在開關和底座的接觸區域，以實現對低壓配電設備使用狀態和運行狀態的有效檢測。比如三*負荷的總斷路器接口處等。只有這樣，才能在實現有效監測的同時，避免出現電氣火災的相關事故。
ARCM型測溫型電氣火災監控探測器主要配合ARCM-NTC型測溫傳感器，可以對線纜的溫度進行有效檢測。
圖3 ARCM-NTC
圖4 ARCM-NTC現場安裝
限流式保護器的有效應用
隨著社會經濟的飛速發展，社會電氣化程度不斷提高，用電負荷過大、線路短路等原因?qū)е码姎饣馂?zāi)發生越來越頻繁，使得火災數量呈上升趨勢，地鐵項目中的電氣火災也屢見不鮮。為了防止電氣火災事故的發生，低壓配電系統已普遍采用了智能化的電子設備和系統對用戶現場的電氣線路進行監測、報警和控制。但是，對于造成電氣火災危害嚴重、占比大的電路短路故障，始終缺乏有效的限流短路保護手段以預防和解除故障。

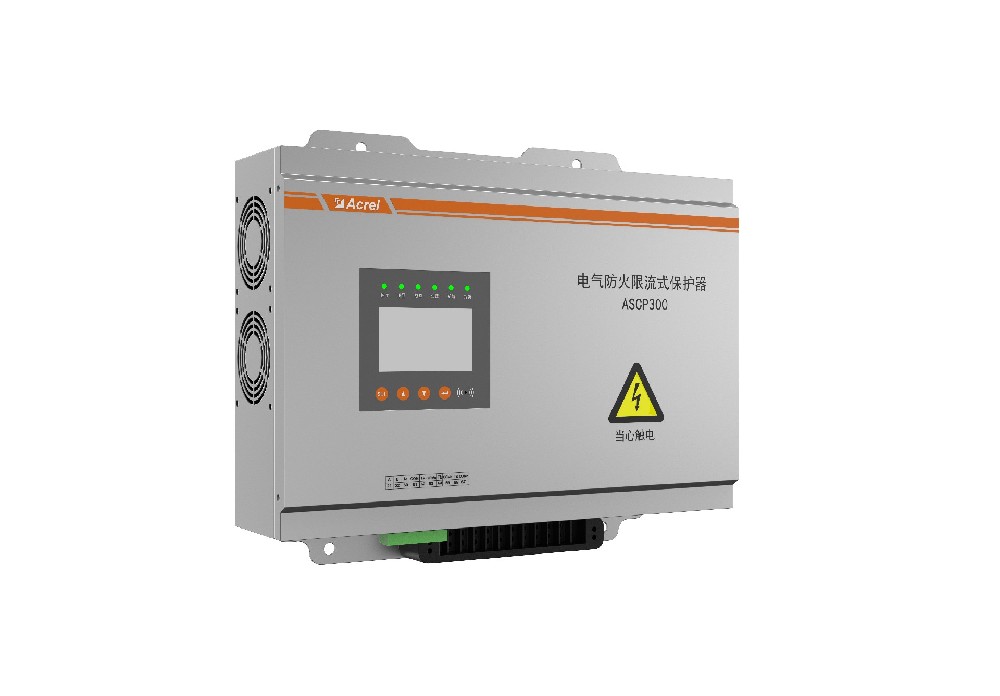

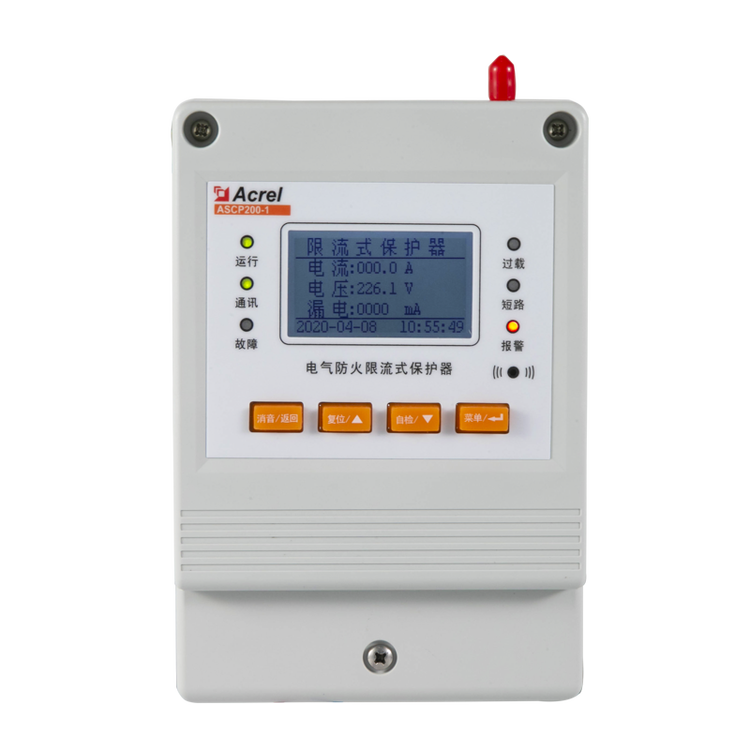

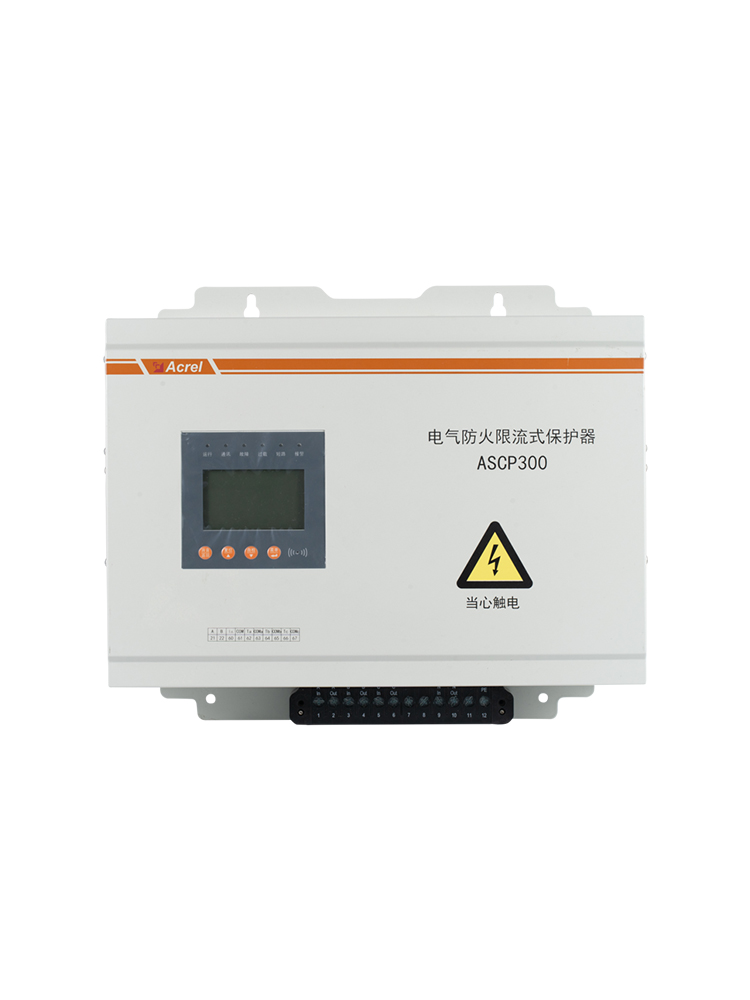

安科瑞生產的ASCP型限流式保護器，可以對回路的短路進行有效保護。
圖5 ASCP限流式保護器現場安裝
06
結語
綜上所述，對電氣火災監控系統在醫院的應用進行研究，結合醫院建筑電氣線路特點，采用電氣防火監控系統，加強對醫院電氣火災原因的監測分析，及時進行電氣火災隱患**，對確保醫院建筑電氣的正常運行，具有十分積*的意義。
