       01

       醫療電氣安全概述

　　現在西醫的診斷和治療，幾乎離不開各種醫療設備。與此同時，越是好的診療手段，越需要安全的供電保障。

　　因此，對于醫院這一特殊場所的電氣設計，應嚴格按照國家標準和規范要求，采用IT系統供電。

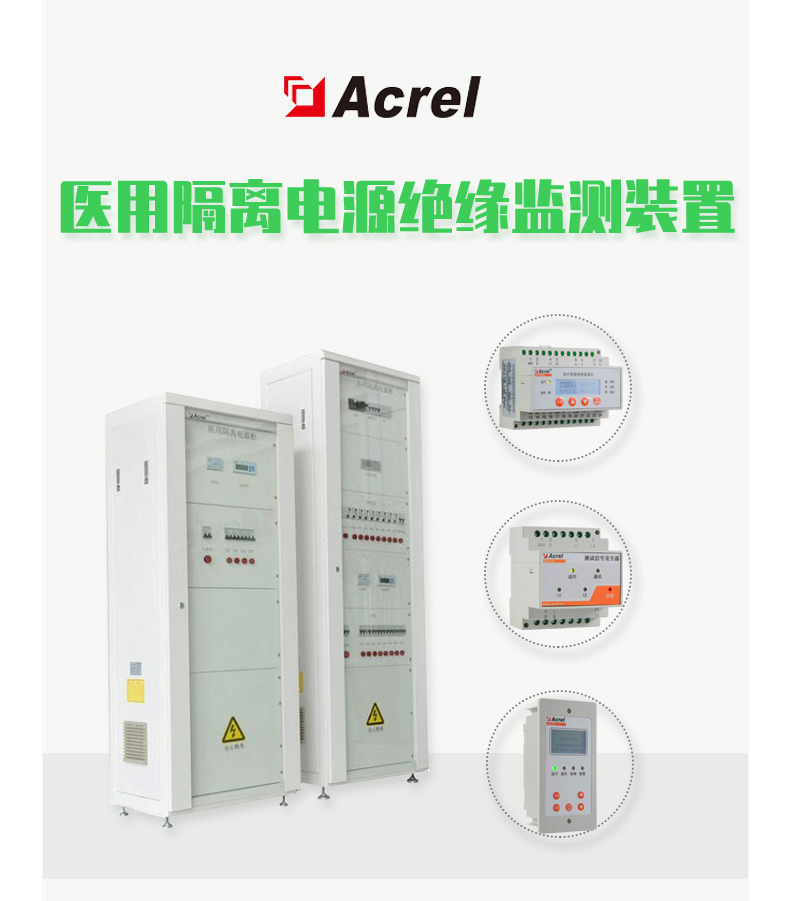

　　安科瑞醫用IT系統*緣監測故障定位裝置及系統適用于醫院的手術室、ICU(CCU)監護病房等重要場所，能為這類場所提供安全、連續、可靠的供電解決方案。

       02

　　國家標準和規范

　　●對醫療2類場所供電的強制要求視頻

　　為提高醫療供電的安全性和可靠性，國家相關標準和規范都有明確的條文要求：醫療2類場所重要設備要用IT系統供電，IT系統配置*緣監測裝置。

　　●醫療場所的劃分

　　（GB16895.24-2005附錄）

　　●IEC 60364-7-710標準對醫療場所的修正

　　產房、血透、搶救室歸2類

       03

　　TN系統與IT系統對比

　　●TN系統缺點：

　?。?）TN系統中，當發生火線接地故障時，零火線對地短路，斷路器跳閘，影響供電的連續性。

　?。?）任何用電設備由TN系統供電，都會產生一定的漏電，這對工作人員和操作人員構成威脅。

　?。?）如果設備漏電流過大，超過漏電流保護斷路器動作電流，則斷路器跳閘，同樣影響供電的連續性。

　　●IT系統*點：

　?。?）IT系統中，當發生任意一根火線接地故障時，*緣監測儀報接地故障，但斷路器不會跳閘，系統可以帶故障繼續運行。

　?。?）由于系統不接地，人站在大地上，不小心碰觸到任何一根火線，都不會觸電。

　?。?）國家標準要求，醫療場所的IT系統的輸入輸出端斷路器，不允許帶過載保護功能，過載不斷電。

       04

　　醫用隔離電源系統組成

　　醫用隔離電源系統就是通過醫用隔離變壓器的隔離，將接地系統（TN-S系統）轉接成不接地系統（IT系統）來為重要的醫療設備供電。所以，醫用隔離變壓器是關鍵器件，要滿足國家標準。

       05

　　醫用隔離電源的主要部件

　　●AITR醫用隔離變壓器

　　關鍵性能

　　雙重*緣，靜音設計，滿足4200V/分鐘的介電強度測試；

　　H**緣材料，允許更高溫升，材料使用壽命更長；

　　線包內置PT100溫度傳感器，可直接測量溫度；

　　沖擊電流（IE）：<12In (實際接近于8倍輸入電流峰值)；

　　泄露電流:<0.2mA; 短路電壓:<3%; :="">96%; 噪聲:<40db。

　　標準規定

　　GB 16895.24-2005《建筑物電氣裝置 第7-710部分：特殊裝置或場所的要求-醫療場所》第710.512.1.6條：

　　……用于移動式和固定式設備的醫療IT系統應采用單相變壓器，如果也需要通過IT系統供給三相負荷，則應采用單獨的三相變壓器供電，其輸出電壓不應超過250V。

　　說明：1）不允許直接用三相變壓器給所有單相和三相醫療設備一起供電，如果給單相設備供電，勢必要引出中性線，這在醫療IT中是不允許的；2）三相變壓器線電壓不能超過250V；3）醫療場所三相負荷基本是不重要負荷。

　　●醫療IT智能*緣監測儀

　　●醫療IT測試信號發生器和*緣故障定位儀

　　●醫療IT智能報警與顯示儀

　　●醫用剩余電流監測儀

　　適用醫療產房、血透中心、搶救室等醫療1類、2類場所的TN-S系統中。

　　可監測12路干線或 各末端支路的漏電流，并具有超過值報警功能；

　　漏電監測范圍為1mA~5A;報警值范圍：6mA~1A;

　　1路RS485通訊，可用于數據遠程監控；

　　1路繼電器報警輸出。

　　●智能插座箱

　　適用醫療產房、血透中心、搶救室等醫療1類、2類場所的TN-S系統中；

　　漏電監測范圍為1mA~1200A;報警值范圍：6mA~1A;

　　1路RS485通訊，可用于數據遠程監控；

　　漏單、斷電報警。

      06

　　醫療隔離電源配套選型

　　●醫療隔離電源四件套

　　●醫療隔離電源五件套

　　●醫療隔離電源七件套

　　醫療隔離電源柜成套整柜

　　標準柜尺寸：

　　落地式單套柜：600x400x180(HxWxH）

　　落地式多套柜：800x800x2000(HxWxH）

　　嵌入式單套柜：600x350x1500(HxWxH）

　　特點：

　　2mm厚鍍鋅鋼板；

　　內部模塊化設計；

　　鋼邊箱包裝。

       07

　　醫療隔離電源柜安裝實例

　　產品證書報告

　　●*緣監測儀

　　●隔離變壓器

　　●GGF系列隔離電源柜

　　

江蘇安科瑞電器制造有限公司 趙雨 18861629037
