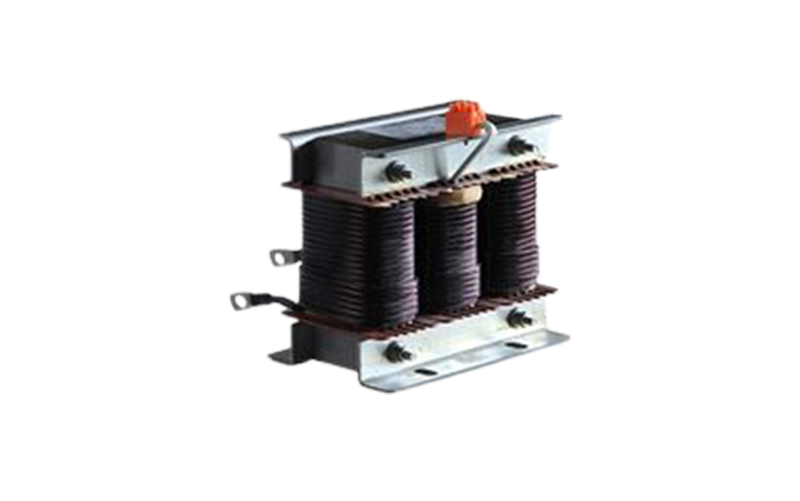

安科瑞減輕諧波過載改善電壓波形串聯電抗器

1、產品概述

    ANCK系列安科瑞減輕諧波過載改善電壓波形串聯電抗器與ANBSMJ系列自愈式低壓并聯電容器配套使用，主要用于提高0.4kV電力系統的功率因數，阻止電網的高次諧波，減輕電容器由諧波引起的過載，防止諧波放大。對電容器的安全運行，改善網絡電壓波形，提高供電質量和電網安全經濟運行起良好作用，適用于3、5、7、9次諧波負載的無功補償。

2、結構特點

1）本系列電抗器分為三相、單相兩種，為鐵芯干式。鐵芯采用冷軋硅銅片，經高速沖床沖剪，具有毛刺小、規則均勻、疊片整齊*美，確保電抗器運行低溫升、低噪聲的性能。

2）線圈采用*緣導線，經專用機器繞制，具有平整度好，外形美觀的*點。

3）電抗器芯柱部分緊固件采用無磁性材料，確保電抗器較高的品質因數和較小

的溫升，并具有較好的抗諧波效果。

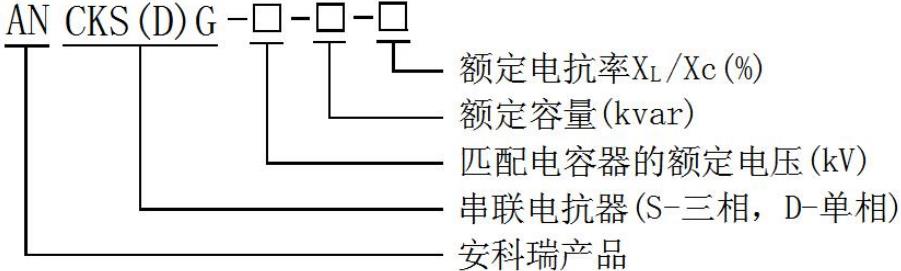

3、型號命名

4、技術參數

1）額定電壓：三相450V、480V、525V；單相250V、280V、300V。

2）電抗率：7%、14%。

3）電抗器溫升：≤95K（工頻額定電流下）。

4）噪音：≤48dB。

5）*緣耐熱等*：H*（180℃）。

6）耐壓：相對相、相對地施加AC3kV,1min不擊穿。

7）線性度：1.8In下，電感值不低于0.95倍的額定電感值。

8）防護等*：IP00。

5、正常工作條件

1）安裝海拔：高度≤2000m。

2）安裝環境：溫度-25℃～+45℃；相對濕度≤90%。

3）安裝場所：無劇烈機械振動，周圍無有害氣體，無易燃易爆物品。周圍環境應有良好通風條件，若柜內安裝，應加裝通風設備。
