01

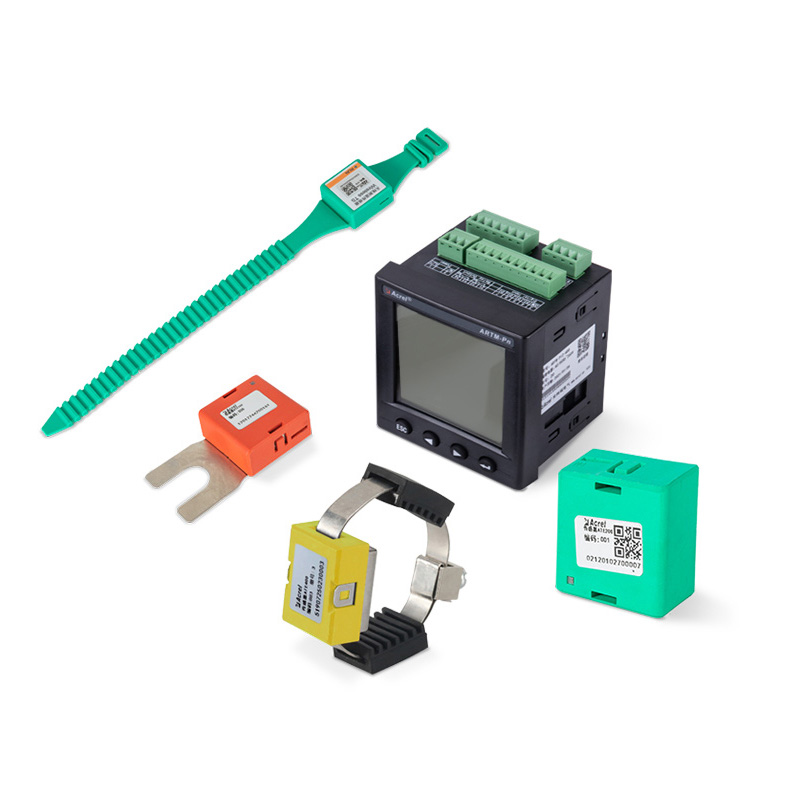

電氣接點無線測溫產品概覽圖
02
產品概述：
電氣接點無線測溫產品主要是針對高低壓開關柜內母排搭接點，斷路器觸頭、電纜接頭及大電流設備等電氣連接點的溫度進行監測，防止在運行過程中因氧化、松動、灰塵等因素造成接點接觸電阻過大而發熱成為隱患，能夠提升設備安全保障，及時、持續、準確反映設備運行狀態，避免安全事故的發生，降低設備事故率。
03
設計標準：
NB/T 42086 2016 無線測溫裝置技術要求
GB/T 2423.1 電工電子產品環境試驗 2部分
04
應用領域：
工業（煤礦、鋼鐵、石油、化工）、電廠、學校、醫院、市政建設、交通設施（機場、火車站）、商業建筑、會展中心、光伏發電、新能源
05
產品介紹：

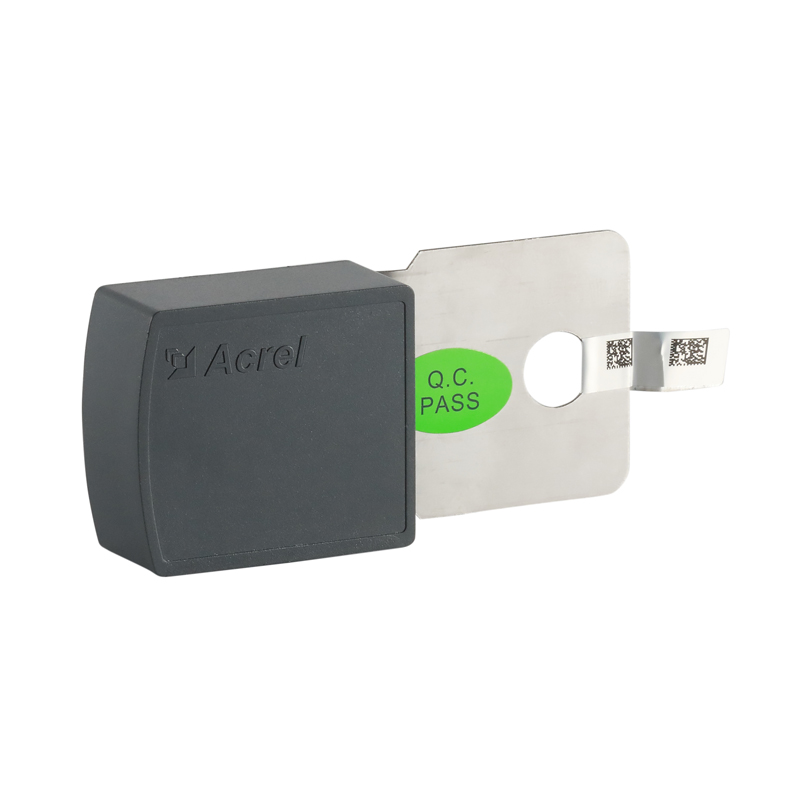

5.1 電池型無線測溫傳感器

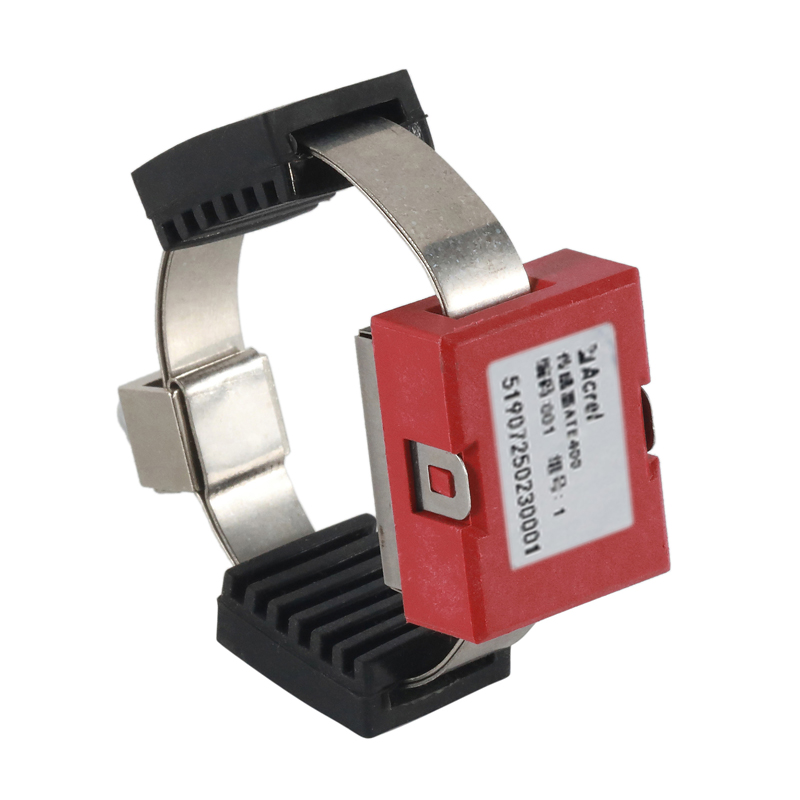

5.2 CT取電型無線測溫傳感器
5.3 傳感器安裝
5.4 無線收發器
5.5 顯示終端
06
典型配置：
6.1 高低壓柜內電氣接點無線測溫
6.2 高壓柜內電氣接點無線測溫帶操顯功（單柜就地顯示）
6.2高低壓柜內電氣接點無線測溫（集中就地顯示/就地?zé)o顯示）
6.3就地壁掛式集中顯示方案
6.4 就地壁掛式集中顯示方案
6.5 無線測溫系統
07
產品資質：
08
案例分享：
8.1 山東某材料科技化工項目
項目概況
山東某材料科技化工項目，共有35kV總變電所一個，包括35kV配電系統和總變10kV配電系統；10kV循環水場變電所一個；10kV裝置變電所一個。35kV總變電所為兩進線一母聯系統，共設2臺16MVA主變；三個10kV變電所也均為兩進線一母聯系統，有進線、變壓器出線、電機出線、電容器出線、母聯柜、PT柜回路；本項目配電工程共計76面高壓柜，配置76臺微機保護裝置。
項目需求
保護：2臺35/10kV的主變按差動保護+主變高后備保護+主變低后備保護的方案配置，共計2臺AM5SE-D2、4臺AM5SE-TB；3個子站10kV系統也按AM5SE系列微機保護來配置?？傆?jì)76臺AM5SE。
測溫：35kV站和10kV站都每面柜子配置無線測溫傳感器，用智能操控來顯示溫度及開關柜綜合狀態。每面高壓柜配置6點測溫，其中PT柜選用ATE200電池型傳感器、其他柜子選用ATE400傳感器，智能操控用ASD320，共計80余臺。
項目配置
主變保護配置了主變遙調功能：遙控升、遙控降、遙控急停；
進線柜保護配置了檢同期合閘功能；
35kV和10kV同時使用ATE400傳感器。
現場照片
8.2 北京某**機場項目
項目需求
機場動力能源來源共計31個變電站，其中航站樓高壓變電站分為3個部分：開閉站，指廊，核心區。開閉站共計116面高壓柜，指廊共計40面高壓柜，核心區共計80面高壓柜。
航站樓二期配電及停車場配電部分共計約340面高壓柜，后勤配電部分共計約90面高壓柜。
項目配置
每面高壓柜斷路器上下觸頭、電纜接頭9點測溫，共計6015個測溫傳感器；
每面高壓柜安裝一臺ASD320智能操控裝置。
現場照片
8.3 某內蒙古學校配電工程
項目概況
該學校10kV用電工程，占地面積232畝，總建筑面積為13.38萬平方米?？偱潆娛以O(shè)置在地下車庫內，10kV電纜從建筑物東側穿管埋地引入；從城市上*兩個不同變電站，分別引來一路10kV電源，兩路電源工作方式為一主一備，當主電源發生故障時，備用電源不應同時受到損壞，平時由主電源負擔所有負荷，當主電源故障或檢修時，備用電源投入，僅負擔一、二*負荷。
項目需求
針對某內蒙古學校10kV用電工程，需要配置微機保護裝置和無線測溫產品，對于無線測溫要求采用集中式就地顯示，要求有以太網接口，高壓配電房中要求裝設CT感應取電的傳感器；低壓配電房要求裝設電池式傳感器；10/0.4kV干式變壓器的接線柱處需加設無線測溫傳感器。
項目配置
每面高壓柜斷路器上下觸頭、電纜接頭9點測溫；每個抽屜柜3點測溫，共計880個點；采用4面觸摸屏集中顯示。
此外該項目還配置了微機保護裝置AM5SE，共9臺。
現場照片
?、俑邏汗癜惭b
②低壓柜安裝
