一、產品概述

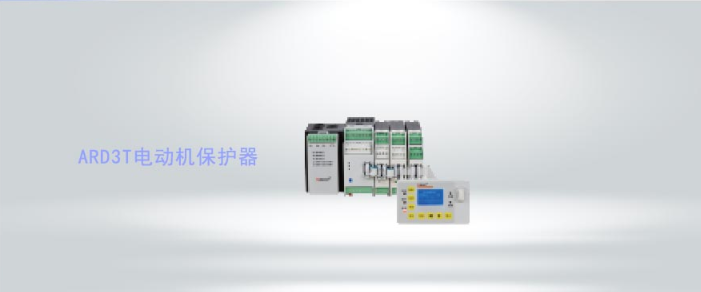

ARD3T智能型電動機保護器（以下簡稱ARD3T），ARD3T可劃分為主體模塊、測量模塊、開關量模塊、模擬量模塊、溫度模塊、通訊模塊、液晶模塊共7個模塊。產品體積小巧，結構緊湊，適用于額定電壓AC 660V以下、額定電流AC 800A以下、額定頻率為50/60Hz的電動機。在低壓控制終端柜和1/4模數及以上各種抽屜柜中可直接安裝使用，提高了控制回路的可靠性和自動化水平。
產品執行標準：
GB/T14048.1 低壓開關設備和控制設備 總則
GB14048.4 低壓開關設備和控制設備 機電式接觸器和電動機起動器
JB/T10736—2007 低壓電動機保護器
GB/T20540.1-6—2006 測量和控制數字?jǐn)?shù)據通信工業控制系統用現場總線類型3：PROFIBUS規范
二、產品特點
■ 輔助電源支持AC/DC 110/220V或AC 380V（需另配380V電源模塊）。
■ 模塊式設計，分為主體模塊、測量模塊、開關量模塊、模擬量模塊、溫度模塊、通訊模塊、液晶模塊等7個模塊。
■ 模塊體積小巧，支持導軌安裝、螺絲固定安裝。
■ 附加模塊采用總線供電，不需要外接輔助電源。
■ 帶有上位機配置軟件，方便客戶配置參數，編程設置。
■ DI/DO可自由編程。
■ DI支持干接點（弱電）或濕節點（強電）輸入，濕接點可選交流或直流供電。
■ 標配過載、堵轉、阻塞、欠載、斷相、不平衡、PTC保護、外部故障等電動機綜合保護功能。
■ 標配保護模塊模式、直接起動、星三角起動、自耦降壓起動、雙向起動、單繞組雙速起動、雙繞組雙速起動等多種起動方式，起動方式可現場設定。
■ 標配故障記錄、運行管理信息，方便查詢故障原因，進行電機維護。
■ 標配自起動功能，可通過附加抗晃電模塊實現抗晃電、失壓重起功能。
■ 顯示部分采用全中文液晶顯示。
■ 可通過添加模擬量模塊實現2路4～20mA輸入測量和2路4～20mA變送輸出。4～20mA變送輸出對應參數可自由設定。
■ 可通過添加溫度模塊實現3路溫度測量保護，可外接傳感器類型有：PT100、PT1000、Cu50、PTC、NTC。
■ 可通過添加Profibus模塊實現Profibus-Dp通訊。

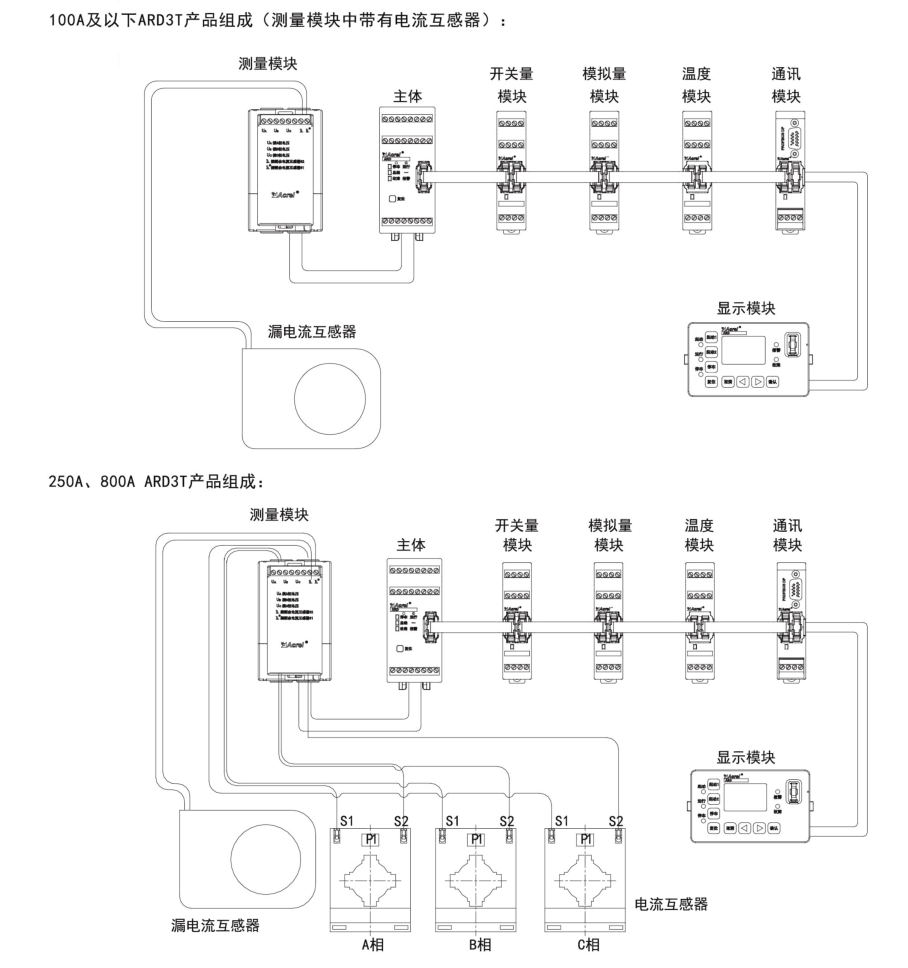

三、產品組成
ARD3T可以劃分為以下模塊：主體、測量模塊、溫度模塊、模擬量模塊、通訊模塊、開關量模塊、顯示模塊。
主體和測量模塊是必備模塊，可以稱為基本模塊，實現基本的測量、保護、控制功能，其它模塊作為選配模塊，由基本模塊加選配模塊實現復雜功能。
各模塊功能如下：
■ 主體負責協調各模塊工作，帶有4DI、4DO、對外通訊組網、時鐘、故障記錄、PTC測量等功能?？梢詫?shí)現直接起動、雙向起動、雙速起動、自耦降壓起動、星三角起動等多種起動。主體是模塊式電動機保護器必備模塊。
■ 測量模塊可以測量電流、電壓、漏電流等電參數。電流范圍為0.4A*800A，電壓為AC220V、AC380V、AC660V，頻率45Hz～65Hz，漏電流50mA～5A/3A～30A。測量用電流互感器采用保護*電流互感器，它具有過載能力強，通?？梢赃_(dá)到10倍過載不飽和，測量模塊也是模塊式電動機保護器的必備模塊。
■ 溫度模塊通過外接PT100、PT1000、Cu50、PTC/NTC等傳感器實現溫度測量。
■ 模擬量模塊可以實現模擬量輸入測量和模擬量變送輸出的功能。
■ 開關量模塊對主體的開關量進行擴展，當主體的開關量點數無法滿足使用者需求時，通過外加開關量模塊實現產品開關量點數擴展。
■ 通訊模塊實現雙MODBUS、PROFIBUS通訊功能。

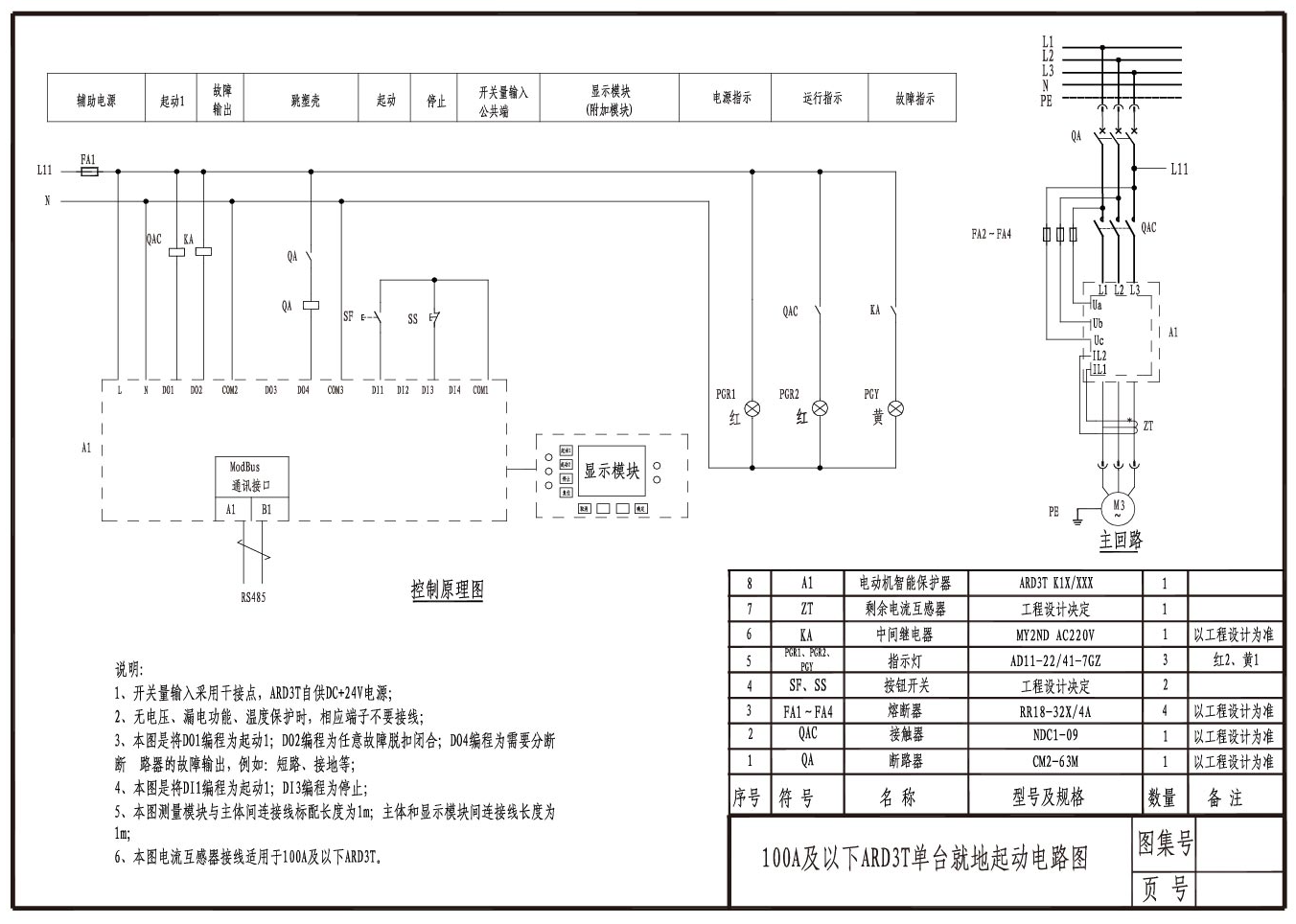

四、典型應用方案
